NETWORK ACCESS LAYER, CAPA ACCESO A LA RED

CAPA ACCESO A LA RED
 DEL MODELO TCP/IP
TCP PROTOCOLO DE CONTROL DE TRANSMICION
IP PROTOCOLO DE INTERNET
puede acceder a una presentacion en prezi, link.
https://prezi.com/i69srhwn39kq/network-access-layer-acceso-a-la-red/

Esta es la capa más baja del modelo protocolario de TCP/IP, cumple las mismas funciones de las capas físicas y de enlace de datos del modelo OSI, y en la cual se incluyen algunas funciones de la capa de red del modelo OSI.
La capa de acceso a la red ofrece la capacidad de acceder a cualquier red física, de esta manera brinda los recursos que deben implementarse para transmitir datos a través de la red.

Características

Ø  Transmisión de datos.
Ø  Enrutamiento de datos.
Ø  Coordinación de la transmisión de datos (sincronización).
Ø  Formato de datos.
Ø  Conversión de señal (análoga/digital).
Ø  Detección de errores a su llegada.

Ø  TRANSMISIÓN DE DATOS.

Es la transmisión física de datos a través de un medio de comunicación, las cuales pueden ser punto a punto o multipunto, los datos son representados como datos electromagnéticos, señal de tensión eléctrica, ondas radioeléctricas, microondas o infrarrojos.
ü  Transmisión Digital.
Este tipo de señal varia en dos niveles distintos de voltaje, en donde no existe ninguna limitación en el contenido de la información, es trasmitida en paquetes codificados, por lo cual el receptor debe decodificarla después de recibirla.
ü  Transmisión Análoga.
Este tipo de señal se caracteriza por el continuo cambio de amplitud en la señal, la señal oscila entre 4 y 20 mA. El contenido de información limitado por el valor de la corriente.

Medios de transmisión.

Los medios de transmisión evolucionan teniendo en cuenta la posibilidad de enviar mayor cantidad de información a una velocidad mayor.
En los cuales cabe resaltar a los siguientes.
Cable coaxial
Cable trenzado
Fibra óptica
Modos de transmisión.

Transmisión paralela
Se envían varios bits de manera simultánea.
Transmisión en serie
Se envía un bit a la vez.

Ø  ENRUTAMIENTO DE DATOS.

La información es divida en paquetes a lo largo de proceso de las capas o bloques del protocolo utilizado, esto con el fin de mejorar el envió, recepción y corrección de errores que puedan presentarse durante la transferencia de dichos paquetes.
Las rutas por las cuales puede ser enviado un paquete generalmente se guardan en el Router, de esta manera cuando se envía un paquete a otra red él toma como referencia un documento electrónico conocido como tabla de enrutamiento con el cual el decidirá la mejor ruta para la transferencia de paquetes de datos.


Ø  COORDINACIÓN DE LA TRANSMISIÓN DE DATOS

La sincronización entre emisor y receptor tiene lugar con el fin de asegurar la transferencia de información libre de errores, se envía una trama con la dirección MAC, es decir la dirección física de la máquina, para la detección y control de errores, al mismo tiempo también se ejecuta la acción de control de flujo esto con el fin para evitar que un equipo sea inundado de información, de allí que en una red de componentes de distinta generación sea a la velocidad del más lenta a la que se transmitirán datos.

Ø  CONVERSIÓN DE SEÑAL (ANÁLOGA/DIGITAL).

SEÑAL ANALOGA
Una señal análoga es formada por un fenómeno electromagnético, en donde la amplitud y el periodo son variables.
Para el proceso de transición de información se utiliza una ecuación continua para averiguar los valores en el rango de la señal. Esta señal puede ser modificada o alterada por lo que se conoce como ruido.


SEÑAL DIGITAL
Es una señal generada por un fenómeno electromagnético, este tipo de señal es más simple por lo que la transmisión de datos es realizada más rápidamente, ya que representa valores discretos.
En la señal digital puede aplicarse una reconstrucción y repotenciación.

CONVERSIÓN DE SEÑAL ANÁLOGA A DIGITAL.
Para esto se utiliza la cuantificación, que convierte una sucesión de muestras de amplitud continua en una sucesión de valores discretos según el código que se establezca. En ella se encuentran los valores de la señal análoga.
(PAM) modulación por amplitud de pulso, se modifica la amplitud de la señal, para que sea de frecuencia fija  teniendo en cuenta el símbolo a transmitir.
(PCM) modulación por pulsos codificados, para que la señal sea totalmente digital debe aplicarse este tipo de modulación él no tiene más funciones que la sola modulación.

Conversión digital – analógico

Toda la información ha de ser representada en binario, luego se asigna un valor de tensión analógica, para que pueda ser procesada por sistema electrónico, para esto se utiliza un dispositivo conversor Digital análogo.


Ø  DETECCIÓN DE ERRORES A SU LLEGADA

Se utilizan los códigos detectores y correctores de errores durante la transmisión de información.
Cuando un error es detectado en un fragmento de información, el receptor solicita al emisor la retransmisión de dicho fragmento de información. Como estrategia de corrección de errores  se incluyen en la transmisión una cantidad de bit redundantes  de manera que permite al receptor identificar un error, esto no dice que tipo de error ni en donde de manera que el receptor solicita la retransmisión.
Otra estrategia que funcia de la misma forma pero esta vez el receptor puede identificar el error y corregir el error aunque el número de errores que puede corregir es limitado.

Cibergrafía

lunes, 26 de enero de 2015

CABLEADO ESTRUCTURADO


ACTIVIDAD CONCEPTOS SOBRE CABLEADO ESTRUCTURADO

PRESENTADO A:

DEIVER ORLANDO BRICEÑO BURGOS

INTEGRANTES:

ALEXANDRA PERALTA REYES
LUIS MARTIN SANDOVAL
JUAN CARLOS VIVAS
DERLY BELTRÁN MORENO
MEDARDO MORA VARELA
MARCO AGUIRRE
JADER PEÑA


GRUPO: 748830-1


SERVICIO NACIONAL DE APRENDIZAJE SENA.


CENTRO DE ELECTRICIDAD ELECTRONICA Y TELECOMUNICACIONES
COMPLEJO SUR

BOGOTA 2014
Qué es un sistema de cableado estructurado?

Se conoce como cableado estructurado al sistema de cables, conectores, canalizaciones y dispositivos que permiten establecer una infraestructura de telecomunicaciones en un edificio. La instalación y las características del sistema deben cumplir con ciertos estándares para formar parte de la condición de cableado estructurado.

De esta manera, el apego del cableado estructurado a un estándar permite que este tipo de sistemas ofrezca flexibilidad de instalación e independencia de proveedores y protocolos, además de brindar una amplia capacidad de crecimiento y de resultar fáciles de administrar.

En estos casos, el tendido suele desarrollarse con cable de par trenzado de cobre (para redes de tipo IEEE 802.3), aunque también puede utilizarse cable de fibra óptica o cable coaxial.

Lo que permite el cableado estructurado es transportar, dentro de un edificio o recinto, las señales que provienen de un emisor hasta su correspondiente receptor. Se trata, por lo tanto, de una red física que puede combinar cables UTP, bloques de conexión y adaptadores, entre otros elementos.

Al soportar diversos dispositivos de telecomunicaciones, el cableado estructurado permite ser instalado o modificado sin necesidad de tener conocimiento previo sobre los productos que se utilizarán sobre él.

A la hora del tendido, hay que tener en cuenta la extensión del cableado, la segmentación del tráfico, la posible aparición de interferencias electromagnéticas y la eventual necesidad de instalar redes locales virtuales.

Cableado estructurado Entre los elementos principales del sistema de cableado estructural se encuentran el cable horizontal (que corre horizontalmente entre el suelo y el techo), el cable vertical, troncal o backbone (que interconecta diversos cuartos) y el cuarto de telecomunicaciones (con los equipos de telecomunicaciones).

Otro de los conceptos relacionados con el cableado estructurado es el sistema de puesta a tierra y puenteo; se trata de un componente fundamental en un gabinete moderno. El objetivo de este recurso es desviar a tierra toda provisión indebida de corriente eléctrica a los dispositivos que se encuentren al alcance de los usuarios, lo cual sucede a raíz de un error en el aislamiento de los conductores activos.

Cabe mencionar que los planos no siempre indican la existencia de la puesta a tierra (también conocida como hilo de tierra, pozo a tierra o conexión a tierra, entre otros nombres que recibe), y puede ser único para los circuitos o ramales que estén en contacto con las bandejas, cajas de pase o conductos. La instalación de los cables de tierra de seguridad se realiza en el subsuelo.

Por otro lado se encuentra la capacitancia, también llamada capacidad eléctrica (la propiedad de un cuerpo para conservar una carga eléctrica), que puede causar distorsiones en la señal que se transmite por un cable. La capacitancia aumenta cuanto más largo sea el cable y más fina la capa de aislante. Para medir la capacitancia se puede utilizar un probador de cable, el cual puede ayudar a determinar si éste ha sido estirado o doblado.
Dependiendo de la categoría de una red, su velocidad varía considerablemente; observando las siete comprendidas entre la 1 y la 6A, dicho valor es: menor a 512 kbit/s; 4 Mbit/s; 10 Mbit/s; 16 Mbit/s; 100 Mbit/s; 1 Gbit/s; 10 Gbit/s. Algunas de ellas tienen usos muy específicos, o límites conocidos: la 1 se usa en comunicaciones telefónicas y su escasa velocidad no la vuelve adecuada para transmitir datos; la 3 se utiliza para redes 10BaseT (una configuración de ethernet, un estándar de red local); la 4 sirve para redes Token Ring (una arquitectura creada por IBM).

Cabe mencionar que siempre existen porciones de las líneas de transmisión que se ven sometidas a ruido de fondo proveniente del transmisor, el resto de líneas o de fuentes externas. Este ruido, a su vez, se mezcla con la señal y genera una leve distorsión.


Por qué se hace necesario diseñar e implementar un sistema de cableado Estructurado?

Un sistema de cableado estructurado se define por oposición a los problemas del cableado no estructurado, no estándar o cerrado, o propietario de un determinado fabricante. Un “sistema de cableado abierto” por otro lado, es un sistema de cableado estructurado que está diseñado para ser independiente del proveedor y de la aplicación a la vez. Las características claves de un sistema de cableado abierto son que todos las outlets (salidas para conexión) del área de trabajo son idénticamente conectados en estrella a algún punto de distribución central, usando una combinación de medio y hardware que puede aceptar cualquier necesidad de aplicación que pueda ocurrir a lo largo de la vida del cableado (10 años). Estas características del sistema de cableado estructurado ofrecen tres ventajas principales al dueño o usuario:

a) Debido a que el sistema de cableado es independiente de la aplicación y del proveedor, los cambios en la red y en el equipamiento pueden realizarse por los mismos cables existentes.

b) Debido a que los outlets están cableados de igual forma, los movimientos de personal pueden hacerse sin modificar la base de cableado.

c) La localización de los hubs o switch y concentradores de la red en un punto central de distribución, en general un closet de telecomunicaciones, permite que los problemas de cableado o de red sean detectados y aislados fácilmente sin tener que parar el resto de la red.


Organice y defina utilizando imágenes como apoyo, los siguientes términos que

Se utilizan en Cableado Estructurado:

LAN: son las siglas de Local Area Network, Red de área local. Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios).


WAN:por las siglas de (wide area network en inglés), es una red de computadoras que abarca varias ubicaciones físicas, proveyendo servicio a una zona, un país, incluso varios continentes. Es cualquier red que une varias redes locales, llamadas LAN, por lo que sus miembros no están todos en una misma ubicación física.

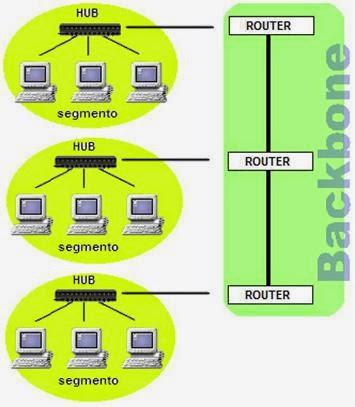

Backbone: La palabra backbone se refiere a las principales conexiones troncales de Internet. Está compuesta de un gran número de routerscomerciales, gubernamentales, universitarios y otros de gran capacidad interconectados que llevan los datos a través de países, continentes y océanos del mundo mediante cables de fibra óptica.

Parte de la extrema resiliencia de Internet se debe a su diseño estructural, ubicando las funciones de estado y control en los propios elementos de la red y relegando la mayor parte del procesamiento a los extremos finales. De esta forma se asegura la integridad, fiabilidad y autenticidad de los datos.
El término backbone también se refiere al cableado troncal o subsistema vertical en una instalación de red de área localque sigue la normativa de cableado estructurado.


OTDR: En telecomunicaciones, un OTDR (del inglés: Optical Time Domain Reflectometer) es un instrumento óptico-electrónico usado para caracterizar una fibra óptica.
Un OTDR puede ser utilizado para estimar la longitud de la fibra, y su atenuación, incluyendo pérdidas por empalmes y conectores. También puede ser utilizado para detectar fallos, tales como roturas de la fibra.
Para realizar su función, el OTDR inyecta en la fibra bajo análisis una serie de pulsos ópticos. También extrae, del mismo extremo de la fibra, luz que ha sido dispersada y reflejada de vuelta desde puntos de la fibra con un cambio en el índice de refracción.
Este dispositivo es el equivalente en óptica al reflectómetro en el dominio de tiempo (TDR), que mide los cambios producidos en la impedancia de un cable.
La intensidad del pulso devuelto, es integrada como una función del tiempo, y representada en función de la longitud de la fibra.


Demarc: Punto de demarcación, punto de encuentro entre los mecanismos de comunicación de los diferentes cuerpos (por ejm.: el equipo telefónico casero y el equipo de teléfonos a la cual está conectado)

Cableado Horizontal:

El cableado horizontal es la porción del sistema de cableado de las telecomunicaciones que va del conector/salida de telecomunicaciones del área de trabajo de telecomunicaciones a la conexión cruzada horizontal en el armario de telecomunicaciones. El cableado horizontal incluye los cables horizontales, el conector/salida de telecomunicaciones l área de trabajo, la terminación mecánica, y las cuerdas auxiliares o puentes situadas en el armario de telecomunicaciones.


NOTA - Se usa la palabra “horizontal” debido a que, típicamente, el cable en esta parte del cableado va horizontalmente a lo largo del piso o del techo del edificio.

Cableado Vertical: El cableado vertical realiza la interconexión entre los diferentes gabinetes de telecomunicaciones y entre estos y la sala de equipamiento. En este componente del sistema de cableado ya no resulta económico mantener la estructura general utilizada en el cableado horizontal, sino que es conveniente realizar instalaciones independientes para la telefonía y datos. Esto se ve reforzado por el hecho de que, si fuera necesario sustituir el backbone, ello se realiza con un coste relativamente bajo, y causando muy pocas molestias a los ocupantes del edificio.

Cuarto de Telecomunicaciones: El cuarto de telecomunicaciones es el espacio utilizado exclusivamente para alojar los elementos de terminación del cableado estructurado y los equipos de telecomunicaciones. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas críticos. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que pueda haber en un edificio.



Cuarto de Equipos: El cuarto de equipos es un espacio centralizado para los equipos de telecomunicaciones (Ej. PBX, Equipos de Cómputo, Switch), que sirven a los ocupantes del edificio. Este cuarto, únicamente debe guardar equipos directamente relacionados con el sistema de telecomunicaciones y sus sistemas de soporte. La norma que estandariza este subsistema es la EIA/TIA 569.

 Cuarto de Entrada de Servicios POP: Consiste en cables, accesorios de conexión, dispositivos de protección, y demás equipo necesario para conectar el edificio a servicios externos. Puede contener el punto de demarcación. Ofrecen protección eléctrica establecida por códigos eléctricos aplicables. Deben ser diseñadas de acuerdo a la norma EIA/TIA-569-A. Los requerimientos de instalación son:
Precauciones en el manejo del cable
Evitar tensiones en el cable
Los cables no deben enrutarse en grupos muy apretados
Utilizar rutas de cable y accesorios apropiados 100 ohms UTP y STP
No giros con un angulo menor de 90 grados ni mayor de 270.

Área de trabajo: Las áreas de trabajo se refieren a la agrupación de ventanas en su escritorio. Puede crear varias áreas de trabajo, que actúan como escritorios virtuales. Las áreas de trabajo están destinadas a reducir el desorden y hacer que el escritorio sea sencillo de examinar.
Podría utilizar las áreas de trabajo para organizar su trabajo. Por ejemplo, podría tener todas sus ventanas de comunicación, tales como el correo electrónico y su programa de chat en un área de trabajo y el trabajo que está haciendo en un área de trabajo diferente. Su gestor de música podría estar en una tercera área de trabajo.
CP: Los “puntos de Consolidación” son lugares de interconexión entre cableado horizontal proveniente del repartidor horizontal y cableado horizontal que termina en las áreas de trabajo o en los “Dispositivo de múltiples conectores de telecomunicaciones”.


Se trata de una interconexión en el cableado horizontal que permite reconfiguraciones más sencillas en oficinas abiertas (muebles modulares).

Se diferencia de la MUTO en que éste requiere una conexión adicional para cada cable horizontal.

Los puntos de consolidación deberán ser colocados en lugares accesibles.

Cada CP debe servir a un máximo de 12 áreas de trabajo, considerando capacidad de reserva para crecimiento futuro.

EO: Toma del equipo

MC, IC, HC: La sala de telecomunicaciones primaria se llama conexión cruzada principal (MC). La MC es el centro de la red. Es allí donde se origina todo el cableado y donde se encuentra la mayor parte del equipamiento. La conexión cruzada intermedia (IC) se conecta a la MC y puede albergar el equipamiento de un edificio en el campus. La conexión cruzada horizontal (HC) brinda la conexión cruzada entre los cables backbone y horizontales en un solo piso del edificio.


TO,


PatchCord: se usa en una red o sistema para conectar un dispositivo electrónico con otro.
Se producen en muchos colores para facilitar su identificación.


FacePlate: Son las tapas plásticas que se encuentran normalmente en las pare-des y es donde se inserta el cable para conectar la máquina

Jack: Es el conector de plástico que esta al final del cable de red. Típicamente se compran sueltos y con una pinza ponchadora los aprietas fuertemente para que el jack se quede agarrado al cable y toque los filamentos del cable con el conector.

Caja de Sobreponer: Permiten la instalacion de placas de pared de facil isercion con Jacks Hembra RJ45 de Cablixcom.

Posee ranuras precaladas en las cuatro caras lo que permite que el cable ingrese por cualquier cara, de acuerdo a la necesidad.

Canaleta Aérea:


una canaleta es un canal que contiene cables en una instalación. Las canaletas incluyen  con ductos comunes de electricidad bandejas de cables especializadas o bastidores de escalera.

Techo y Piso Falso: están constituido por baldosas independientes y removibles en madera o metal, de dimensiones variables y recubiertas de un revestimiento plástico. Las baldosas reposan sobre soportes de altura regulable. Estos soportes se colocan sobre el pavimento de base que debe presentar una superficie lisa y estar provisto de un recubrimiento anti polvo.




Patch Panel: los llamados Patch Panel son utilizados en algún punto de una red informática donde todos los cables de red terminan. Se puede definir como paneles donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras... entre otros.) tendrán su conexión a uno de estos paneles.

Organizadores: Sistemas de organización de cables, redes, equipos de cómputo,


Rack: Un rack es un soporte metálico destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con equipamiento de cualquier fabricante. También son llamados bastidores, cabinas, gabinetes o armarios.
Qué organismos y normas rigen para cableado estructurado.

ANSI: American National Standards Institute.

Organización Privada sin fines de lucro fundada en 1918, la cual administra y coordina el sistema de estandarización voluntaria del sector privado de los Estados Unidos.

EIA: Electronics Industry Association.


Fundada en 1924. Desarrolla normas y publicaciones sobre las principales áreas técnicas: los componentes electrónicos, electrónica del consumidor, información electrónica, y telecomunicaciones.

TIA: Telecommunications Industry Association.

Fundada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario para muchos productos de las telecomunicaciones y tiene más de 70 normas preestablecidas.

ISO: International Standards Organization.

Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas nacionales, con más de 140 países.
IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.

Principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet,802.5 Token Ring, ATM y las normas de Gigabit Ethernet


Estándares y Documentos de Referencia.

ANSI/TIA/EIA-568-B
– Cableado de Telecomunicaciones en Edificios Comerciales. (Cómo instalar el Cableado)
TIA/EIA 568-B1
Requerimientos generales
TIA/EIA 568-B2
Componentes de cableado mediante par trenzado balanceado
TIA/EIA 568-B3
Componentes de cableado
Fibra óptica
            ANSI/TIA/EIA-569-A
– Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales (Cómo enrutar el cableado)

ANSI/TIA/EIA-570-A
– Normas de Infraestructura Residencial de Telecomunicaciones
 ANSI/TIA/EIA-606-A
– Normas de Administración de Infraestructura de Telecomunicaciones en Edificios Comerciales
 ANSI/TIA/EIA-607
– Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales.
 ANSI/TIA/EIA-758
– Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.


 Realice la explicación y mencione las características de las siguientes normas y estándares:

ANSI: American National Standards Institute. Organización Privada sin fines de lucro fundada en 1918, la cual administra y coordina el sistema de estandarización voluntaria del sector privado de los Estados Unidos.

EIA: Electronics Industry  Association. Fundada en 1924. Desarrolla normas y publicaciones sobre las principales áreas técnicas: los componentes electrónicos, electrónica del consumidor, información electrónica, y telecomunicaciones.

TIA: Telecommunications Industry Association: Fundada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario para muchos productos de las telecomunicaciones y tiene más de 70 normas preestablecidas.

ISO: International Standards Organization. Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas nacionales, con más de 140 países.

IEEE: Instituto de Ingenieros Eléctricos y de Electrónica. Principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet     ,802.5 TokenRing, ATM y las normas de GigabitEthernet.

ANSI/TIA/EIA-568-B
Especifica   un  cableado  para  edificios  comerciales, con soportes  multi -Productos   y  multi-marcas. También   provee  información  para el diseño de  productos  de  telecomunicaciones  por  parte  de  los  fabricantes.

ANSI/TIA/EIA-569-A
 Describe los elementos de diseño para trayectos (ductería) y cuartos dedicados  a equipos de telecomunicaciones.

ANSI/TIA/EIA-570-A
Estándar para cableados de edificios residenciales.

ANSI/TIA/EIA-606-A
     Esta norma establece las especificaciones para la administración de un cableado.  Debe permitir diferenciar por dónde viaja voz, datos, video, señales de seguridad, audio, alarmas, etc.

ANSI/TIA/EIA-607
      En  esta  norma  se  especifican como se debe hacer la conexión del sistema de tierras (los sistemas   de   telecomunicaciones  que  requieren  puestas a  tierra confiables).

ANSI/TIA/EIA-758
Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.



ANSI/TIA/EIA-606-A
Esta norma establece las especificaciones para la administración de un cableado.  Debe permitir diferenciar por dónde viaja voz, datos, video, señales de seguridad, audio, alarmas, etc.

ANSI/TIA/EIA-607
      En  esta  norma  se  especifican como se debe hacer la conexión del sistema de tierras (los sistemas   de   telecomunicaciones  que  requieren  puestas a  tierra confiables).

ANSI/TIA/EIA-758
Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.

 Mencione cuál es la diferencia entre la norma ANSI/TIA/EIA 568-A  y ANSI/TIA/EIA 568-B.

De forma general tiene que ver con el orden de los colores de los cables.
-La 568-A es así: Blanco-Verde, Verde, Blanco-Naranja, Azul, Blanco-Azul, Naranja, Café y Blanco. Café.
-La 568-B es así: Blanco-Naranja, Naranja, Blanco-Verde, Azul, Blanco-Azul, Verde, Blanco-Café, Café.
Si ponemos de extremos con la misma norma en un cable, creamos  un cable directo:
568-A ---- 568-A
               568-B ---- 568-B

Si  ponemos  una norma  de cada  lado creamos  un cable cruzado.
568-A ---- 568-B.

Por medio de un diagrama o gráfico en 2D muestre:

Los elementos que componen un Sistema de Cableado Estructurado.
Elementos principales de un cableado estructurado
El Cableado estructurado, es un sistema de cableado capaz de integrar tanto a los servicios de voz, datos y vídeo, como los sistemas de control y automatización de un edificio bajo una plataforma estandarizada y abierta. El cableado estructurado tiende a estandarizar los sistemas de transmisión de información al integrar diferentes medios para soportar toda clase de tráfico, controlar los procesos y sistemas de administración de un edificio.

Cableado Horizontal

El cableado horizontal incorpora el sistema de cableado que se extiende desde la salida de área de trabajo de telecomunicaciones (WorkAreaOutlet, WAO) hasta el cuarto de telecomunicaciones.

 Cableado  del  Backbone
El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones.


El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos.

El cableado del backbone incluye medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas.

Cuarto  de  comunicaciones

Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio.

Cuarto de Equipo

El cuarto de equipo es un espacio centralizado de uso específico para equipo de telecomunicaciones tal como central telefónica, equipo de cómputo y/o conmutador de video. Varias o todas las funciones de un cuarto de telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones por la naturaleza, costo, tamaño y/o complejidad del equipo que contienen. Los cuartos de equipo incluyen espacio de trabajo para personal de telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones o un cuarto de equipo. Los requerimientos del cuarto de equipo se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

Sistema de Puesta a Tierra y Puenteado

El sistema de puesta a tierra y puenteado establecido en el estándar ANSI/TIA/EIA-607 es un componente importante de cualquier sistema de cableado estructurado moderno.
Los elementos que componen un cableado estructurado son
Patch panel
Switch
Rack de comunicaciones
Tuberia cableado vertical o backbone
Canaleta cableado horizontal
Faceplate
Tablero de distribución de corriente para ups y no regulada
Accsespoint para red inalámbrica
Servidores de red.


 Mencione cuales son las distancias máximas en un cableado horizontal,  y también las que soportan los diferentes medios de transmisión (UTP y Fibra Óptica)

Distancias del cableado horizontal  Horizontales

La distancia horizontal máxima debe ser de 90 metros (295 pies), independientemente del tipo de medio. Este es el largo del cable desde la terminación mecánica del medio de telecomunicación en la conexión cruzada horizontal en el armario de telecomunicaciones en la conexión cruzada horizontal en el armario de telecomunicaciones, hasta el conector externo de telecomunicaciones en el área de trabajo.
Las limitaciones de longitud para los “puentes” de conexión cruzada y de cuerdas auxiliares en las instalaciones de conexión cruzada, incluyendo pasacorrientes horizontales, puentes y acuerdas auxiliares que conectan cableado horizontal con equipo o cableado permanente, deben tener no más de 6 metros (20 pies) de largo.

NOTA - Al establecer distancia máxima para cada canal horizontal, se adoptó un margen de 3 metros (9.8 pies) adicionales desde el conector/salida de telecomunicaciones hasta el área de trabajo. Por cada canal horizontal, se consideró y total de 10 metros (33 pies) para cables en el área de trabajo, para puentes y cuerdas auxiliares, así como para cuerdas de equipo en el armario de telecomunicaciones. Se recomienda que los cables y conectores usados como material para cuerdas de equipo cumplan o excedan los requerimientos de desempeño que se encuentran en las secciones 10,11 y 12.




CAPACIDAD DE TRANSMISION CABLE UTP

Categoría
Ancho de Banda
Velocidad
Características
CAT 1
< 0.5 MHz
No descrito en las recomendaciones del EIA/TIA. No es adecuado para sistemas modernos.
CAT 2
4 MHz
4 Mbps
Obsoleto
CAT 3
16 MHz
10 Mbps
Obsoleto y no compatible con sistemas con mayor ancho  de banda
CAT 4
20 MHz
16 Mbps
Uso en redes Token Ring
CAT 5
100 MHz
100 Mbps
Ethernet 100BASE-TX y 1000BASE-T
CAT 5e
100 MHz
100 Mbps
Ethernet 100BASE-TX y 1000BASE-T, soporte Ethernet Gigabit
CAT 6
250 MHz
1000 Mbps
Ethernet Gigabit
CAT 6a
500 MHz
10,000 Mbps
Ethernet 10 Gigabit

 CAPACIDAD DE TRANSMISION DE LA FIBRA OPTICA

FIBRAS MULTIMODO

Según el sistema ISO 11801 para clasificación de fibras multimodo según su ancho de banda se incluye el +pichar (multimodo sobre láser) a los ya existentes OM1 y OM2 (multimodo sobre LED).
OM1: Fibra 62.5/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usan LED como emisores
OM2: Fibra 50/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usan LED como emisores
OM3: Fibra 50/125 µm, soporta hasta 10 Gigabit Ethernet (300 m), usan láser (VCSEL) como emisores.
Bajo OM3 se han conseguido hasta 2000 MHz km (10 Gbit/s), es decir, una velocidades 10 veces mayores que con OM1.

FIBRAS MONOMODO

Este tipo de fibras la tasa de transmisión es superior a la multimodo necesitan el empleo de emisores láser para la inyección de la luz, lo que proporciona un gran ancho de banda de hasta 39 Gbit/s y una baja atenuación con la distancia, por lo que son utilizadas en redes metropolitanas y redes de área extensa. Por contra, resultan más caras de producir y el equipamiento es más sofisticado. Puede operar con velocidades de hasta los 10.000 Mbps y tiene un alcance de transmisión de hasta 100 Km.


 Describa que es el proceso de certificación del cableado estructurado, los  elementos y parámetros utilizados.


La certificación de cableados estructurados requiere experiencia y herramientas especiales.

Hardtec S.R.L. cuenta con equipamiento tecnológico de avanzada, que deben ser calibrados anualmente con requerimientos del fabricante.

En el caso de los cableados estructurados esta herramienta (FLUKE modelo DTX 1800) nos permite certificar redes de Categoría 3, 4, 5, 5e y 6. Por cada proyecto llevado a cabo se entrega documentación que especifica el estado de cada puesto.

Estas Certificaciones son muy útiles dentro del concepto de auditorías y aportan mayor seguridad inclusive cuando lo hace una empresa diferente a la que realizó el cableado o bien cuando son obras grandes que precisen de mantenimientos y verificaciones periódicas.

Los cableados estructurados se dividen por categorías y por tipo de materiales que se utilizan. La categoría en la que se dio a conocer el cableado estructurado es 5, pero al día de hoy existen categorías superiores, Categoría 5 mejorada “5e” y categoría 6, estas se miden en función de su máxima capacidad de transmisión, a continuación se presenta una tabla con el detalle de las categorías disponibles, su velocidad de transmisión, las topologías que pueden soportar en esa velocidad de transmisión y el tipo de materiales que se requieren para integrarla.
Categoria Obtenida
Topologias soportadas
Velocidad Max. de Transferencia
Distancias Maximas entre Repetidores por norma.

Requerimeintos Mínimos de materiales Posibles a Utilizar
Status
Cat. 3
Voz (Telefonía)
Arcnet - 2 Mbits.
Ethernet - 10 Mbits.
10 Mbits.
100 Mts.
Cable y conectores Coaxiales o cable y conectores UTP de menos de 100 Mhz.
Obsoleto
Cat. 5
Inferiores y
Fast Ethernet
100 Mbits.
90 Mts. + 10 mts. En Patch Cords
Cable UTP y conectores Categoría 5 de 100 - 150 Mhz.
Sujeta a Descontinuarse
Cat. 5e
Inferiores y ATM
165 Mbits.
90 Mts. + 10 mts. En Patch Cords
Cable UTP / FTP y conectores Categoría 5e de 150 - 350 Mhz.
Actual
Cat. 6
Inferiores y
Gigabit Ethernet
1000 Mbits.
90 Mts. + 10 mts. En Patch Cords, Con cable de cobre Cat. 6.
1 Km. En Fibra Multimodo
2 Km. En Fibra Monomodo
Cable de cobre y conectores Categoría 6 y/o
Fibra Optica.
Punta Técnológica
Qué significa cualificar o certificar una red.
Una vez se ha finalizado la instalación de una red coaxial, telefónica, de área local o de fibra óptica, es imprescindible su comprobación, y para ello se utilizan diferentes instrumentos electrónicos de medición, que nos asegurarán y/o comprobarán diferentes parámetros de la misma.
Existen parámetros que nos sirven para saber si la instalación esta cualificada o no, los siguientes parámetros son algunos de los tantos que servirán para saber si realmente su RED está o no cualificada; Longitud – Impedancia – Capacitancia – Resistencia - DC (loop) - NEXT (dual) – Atenuación – BER (Tasa de error en los bits) – SNR (relación señal-ruido), etc.
Diagnósticos avanzados que ahorran tiempo, detectan fallos y sugieren soluciones.
La cualificación o certificación de redes de cableado ESTRUCTURADO obliga a la utilización de sofisticados equipos para poder realizar mediciones de parámetros de propagación en el medio físico, bien sea cobre, coaxial, telefónico o fibra óptica, y poder determinar su estado actual para la transmisión de datos de acuerdo a los estándares y categorías de cada uno de ellos.
Dado que la tecnología instrumental ha avanzado mucho en estos últimos años, en la actualidad podríamos decir que existen 2 tipos de comprobaciones en una instalación de cobre o fibra óptica, que son:
La Verificación
La verificación de una red es básicamente la comprobación de la longitud, el mapeado de los hilos y su continuidad entre extremos. No verifica ningún otro parámetro técnico y permite confirmar que la conexión del cable y las rosetas o paneles esta efectivamente realizada.
LA VERIFICACIÓN NO COMPROBARÁ NINGÚN OTRO DATO TÉCNICO, Y POR TANTO NO GARANTIZA NI LA VELOCIDAD NI LA CALIDAD DE LAS COMUNICACIONES EN LA RED.
Los aparatos verificadores se utilizan en la instalación, previamente a la cualificación de una red, y no almacenan resultados.
La Cualificación o Certificación
La cualificación o certificación de una red, bien sea de cobre, coaxial o de Fibra óptica, tiene como objetivo comprobar que la instalación de esa red cumple los parámetros técnicos necesarios para cumplir con la normativa internacional relacionada con el tipo de instalación.
Que usted pueda conectarse en la RED y pueda enviar o recibir datos no le asegura que lo está realizando con la calidad, velocidad y seguridad establecidas para una red de área local en sus diferentes categorías, ni tampoco garantiza que lo haga en cualquier situación, a cualquier temperatura, o en futuras aplicaciones que surjan.
La cualificación o certificación nos permitirá comprobar efectivamente que la instalación ha sido realizada correctamente y cumpliendo todos los parámetros, tanto para el presente como para el futuro.
Existen muy buenos y diferentes motivos que nos indican porque, debemos certificar una red, a continuación enumeramos algunos de ellos.
Garantizan la inversión: La informática avanza muy rápidamente, no es raro encontrarse que dentro de 4 o 5 años deba cambiar los servidores o implantar nuevos dispositivos en una red. Es imprescindible tener la garantía de que el cableado realizado cumple con las normas especificadas y esto nos garantizará su funcionamiento en el futuro.
Garantiza el rendimiento: No es la primera vez que nos encontramos con redes de área local funcionando a un 10, 20 o 30% de la velocidad real del cableado y su electrónica de red, y el cliente ni lo sabe. Lo único que nos puede garantizar la velocidad real de nuestra red es la cualificación o certificación.
Garantizan la fiabilidad de la estructura: En muchas ocasiones el cliente se desespera con tantos fallos de comunicaciones, perdidas de datos en la red, el cliente no sabe que está pasando. En muchas ocasiones y tras comprobar nuestros equipos, descartamos un fallo en los mismos pero los fallos de los sistemas persisten. Estos pueden ser originados por la propia red, o por un componente externo a la red que al activarse produce fallos en la misma. En estos casos es imprescindible el análisis y la cualificación o certificación de una red.
En definitiva, cualificando o certificando una red hacemos más rentable nuestra empresa y garantizamos su funcionamiento.
¿Quién debe realizar la cualificación o certificación?
La verificación y posterior cualificación o certificación de una red debe ser realizada por personal cualificado, Técnicos especialistas o Ingenieros de Certificación.
¿Qué coste tiene?
Cualificar o Certificar una red depende mucho del número de puntos y de la instalación realizada.
En MANPRESEG disponemos de la última tecnología en verificación, cualificación y certificación de redes de área local, contando con aparatos de las firmas JDSU e IDEAL.
Herramientas para la Administración de Redes Ethernet que ofrecen una solución integral para la comprobación de cables Ethernet de cobre y de fibra.
Herramientas que realizan un registro de la velocidad para comprobar las capacidades de transporte de datos de los cables eléctricos de la red Ethernet hasta 1 Gb/s mediante la comprobación de ruidos en la red, detectando fallas en el cableado y garantizando que los cables son compatibles con las capacidades de velocidad de un equipo en actividad.
Para certificar la velocidad Ethernet en los tendidos de cables de cobre, se realizan las pruebas BER (Tasa de error en los bits) enviando los paquetes de datos a través del cableado a una tasa de datos definida para verificar errores en el rendimiento máximo del enlace, también la SNR (relación señal-ruido) para conocer la calidad de la señal que puede afectar la transmisión de datos de alta velocidad.
Las mediciones de desfase informan el retardo del tiempo de señal entre los pares que puede afectar la transmisión de datos por Ethernet.
Asimismo, se realiza una comprobación continua para la detección de abiertos, cortocircuitos, defectos de cableado, pares partidos, inversiones y fallas de resistencia alta, al tiempo que mide con exactitud la distancia a las fallas y la longitud total del cable.
El medidor de potencia óptica mide la potencia óptica a 850/1300/1310/1490/1550nm en fibra multimodo o monomodo para abordar un número mayor de redes Ethernet que ahora incluyen enlaces ópticos.
Características integrales para probar las capacidades activas de una red:
Medición de la tecnología PoE (alimentación a través de Ethernet) para asegurar que la potencia correcta está disponible en las clavijas correctas, uso de la detección de puerto para garantizar la disponibilidad de la velocidad correcta y de la capacidad dúplex, conexión a gigabit Ethernet y ejecución de pruebas ping para verificar la conectividad a los servidores IP; detección de los dispositivos de red utilizando el Protocolo Cisco Discovery (CDP) y LLDP (Link Layer Discovery Protocol); documentación y presentación de información esencial relativa a la funcionalidad y configuración de las redes 802.11 b/g/n.
Disponemos de instrumental capaz de cualificar o certificar redes en sus distintas categorías, tanto para instalaciones de cableado en cobre bien sea coaxial, telefónico, UTP, FTP, STP o S/STP como para Fibra Óptica mono modo o multimodo en sus diferentes medidas y configuraciones.
Las medidas efectuadas se entregarán en un informe impreso con el nivel de cualificación o certificación en el que se encuentra la instalación y las respectivas recomendaciones.
Además MANPRESEG no solo le ofrece la capacidad de verificación, cualificación y certificación de redes, también disponemos de personal altamente cualificado capaz de solucionar los problemas encontrados.
MANPRESEG dispone de todo el personal y el material, para que usted realice un gasto necesario y 100% garantizado.

CIBERGRAFIA:
